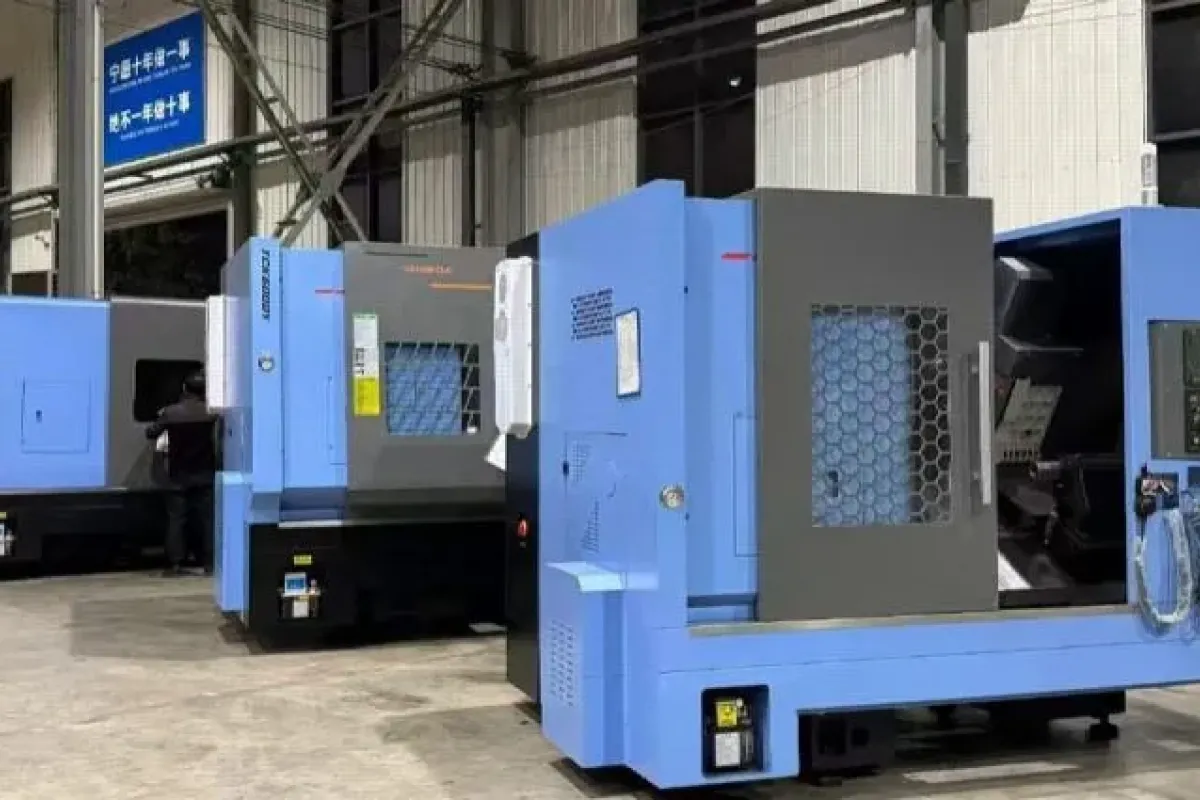

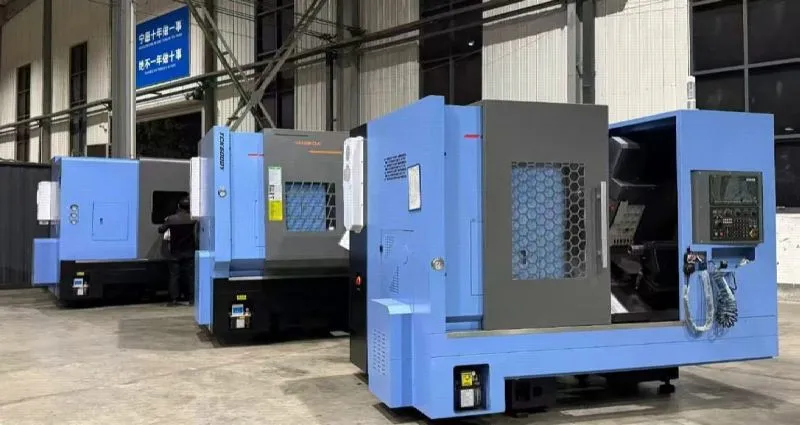

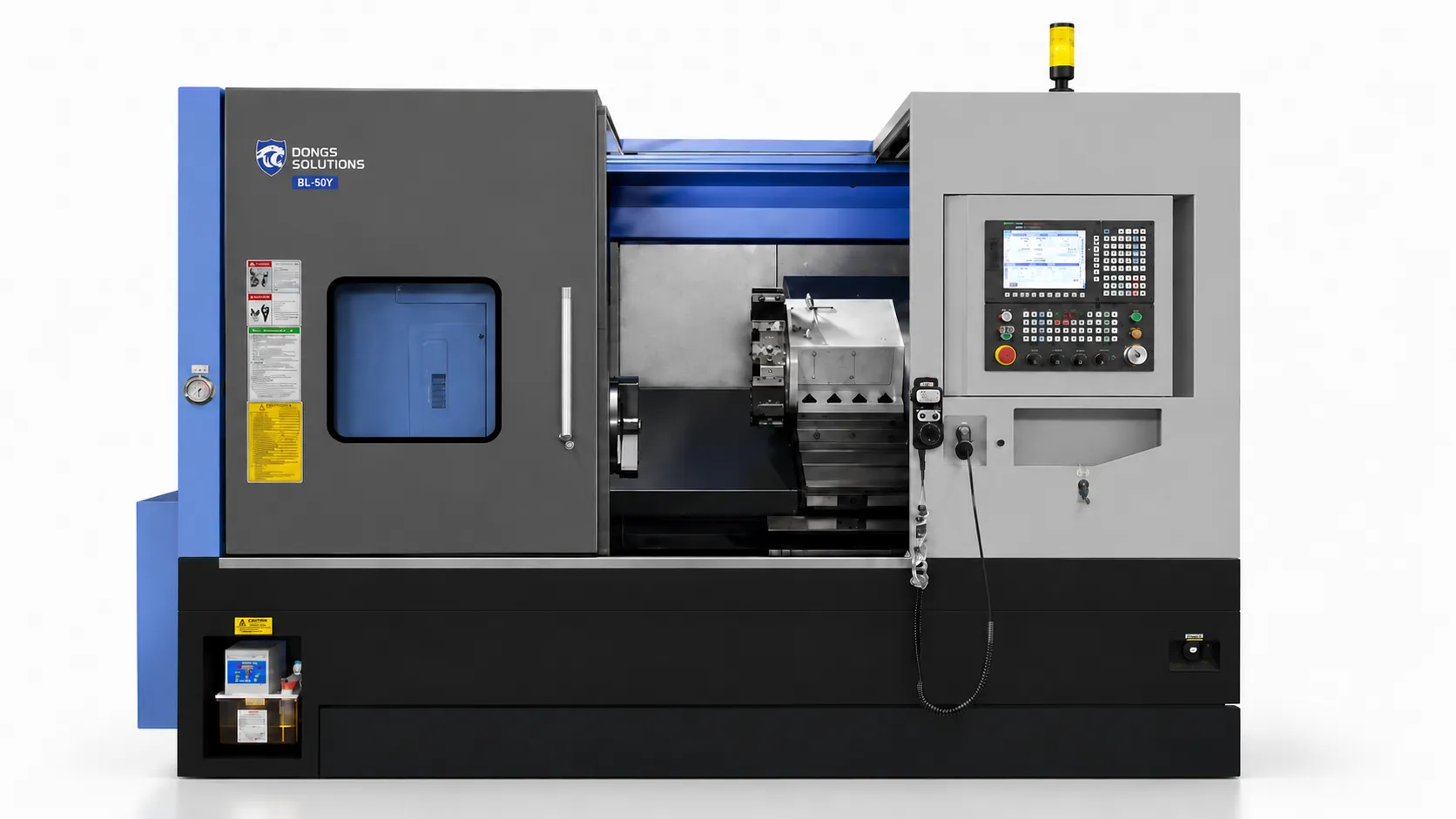

Tornio a controllo numerico Dongs TCK52DY-500

Il Dongs Solutions TCK52DY è un centro di tornitura e fresatura CNC a bancale inclinato (30°) compatto e ad alte prestazioni, con una distanza fra le punte di 600 mm e una lunghezza massima tornibile di 450 mm.

Progettato per garantire massima rigidità, accuratezza di posizionamento e precisione millimetrica nelle lavorazioni da barra o da ripresa, vanta una capacità di volteggio straordinaria con un massimo diametro rotante sul bancale di 670 mm.

Dotato di Asse Y, Asse C continuo e utensili motorizzati, permette di completare pezzi complessi in un unico posizionamento, offrendosi come l’alternativa potenziata e strutturalmente superiore rispetto ai classici standard industriali di categoria come il DN Solutions Lynx 2100LY.

Confronto diretto tra il centro di lavoro DONGS e lo standard di mercato della categoria da 8 pollici

• Capacità Geometriche Estese: Grazie al design ottimizzato del bancale inclinato a 30°, la macchina offre un diametro massimo lavorabile di 390 mm e un diametro rotante sul carro trasversale di 420 mm, permettendo di gestire geometrie complesse e pezzi flangiati con ingombri superiori rispetto alla media dei torni da 8 pollici concorrenti

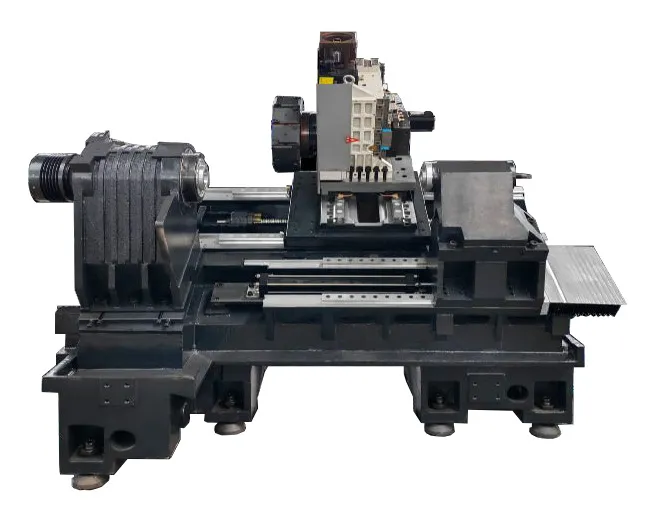

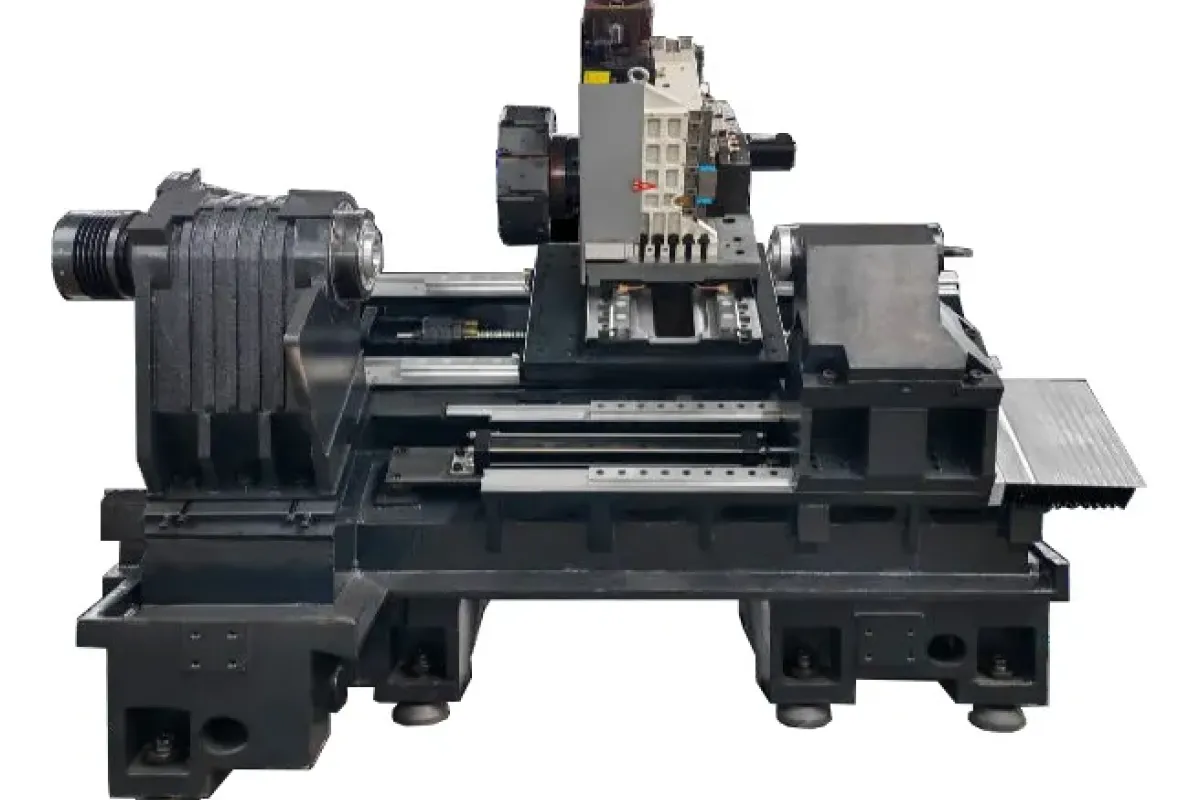

• Struttura in Ghisa HT300 ad Alta Densità: La sella della macchina utensile è realizzata in un unico pezzo mediante fusione in ghisa HT300. Questa scelta strutturale assicura un baricentro estremamente basso, un eccellente smorzamento delle vibrazioni e una stabilità termica e meccanica superiore rispetto alle strutture più leggere della concorrenza (pari o superiore alla serie Puma)
• Cinematica Avanzata e Accoppiamento Diretto (X/Z): L’avanzamento su due assi prevede il movimento della sella lungo il basamento (direzione asse Z) e l’azionamento del portautensili tramite la slitta (direzione asse X). Entrambi i movimenti sono azionati da servomotori collegati direttamente alle viti a ricircolo di sfere mediante giunti di accoppiamento elastici. Questa trasmissione diretta azzera i giochi meccanici, garantendo un’elevata accuratezza e una precisione di trasmissione precisa e affidabile nel tempo
• Guide Lineari a Rulli Importate (45 mm): La slitta e il portautensili scorrono sulla sella tramite guide lineari a rulli importate e sovradimensionate da ben 45 mm (di precisione giapponese THK). Questo sistema garantisce un’elevata rigidità sotto carico e una fluidità di movimento superiore rispetto ai sistemi a rulli standard usati nei torni compatti della concorrenza

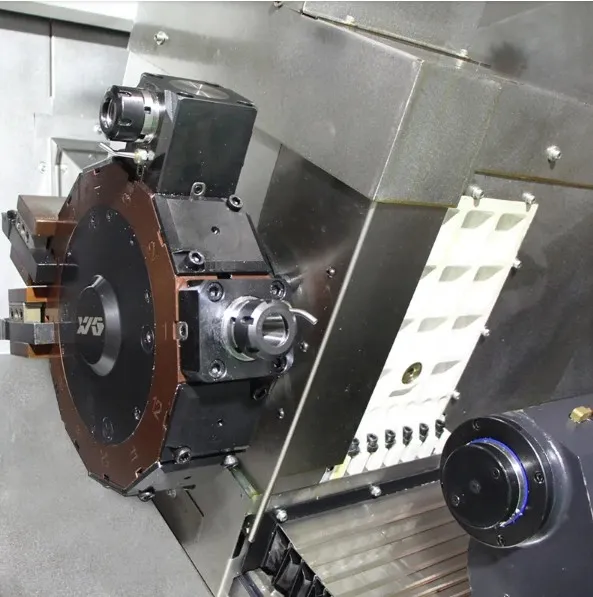

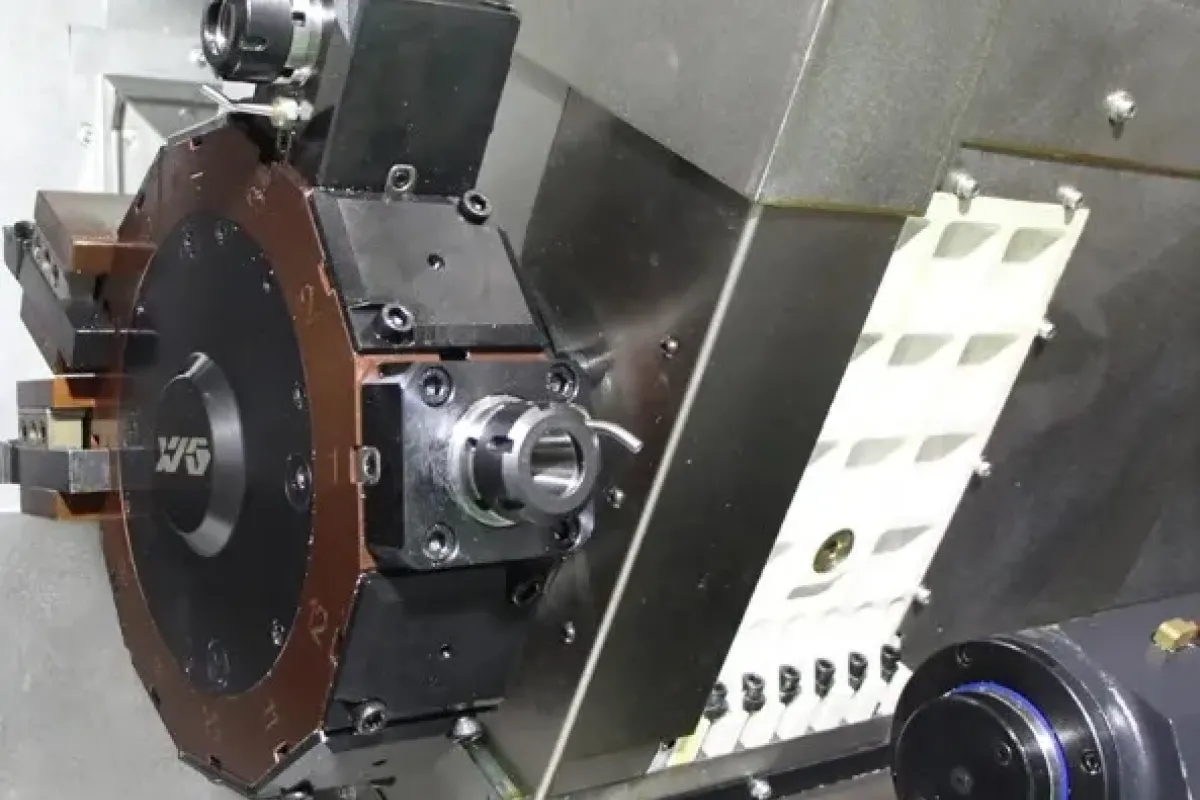

• Torretta Motorizzata BMT55 di Serie: Equipaggiato con una torretta servoassistita a 12 stazioni con attacco BMT55. L’interfaccia offre una superficie di contatto più ampia e una trasmissione della coppia superiore rispetto al sistema BMT45 del Lynx 2100, permettendo asportazioni pesanti, finiture superficiali eccellenti e una riduzione dell’usura degli inserti

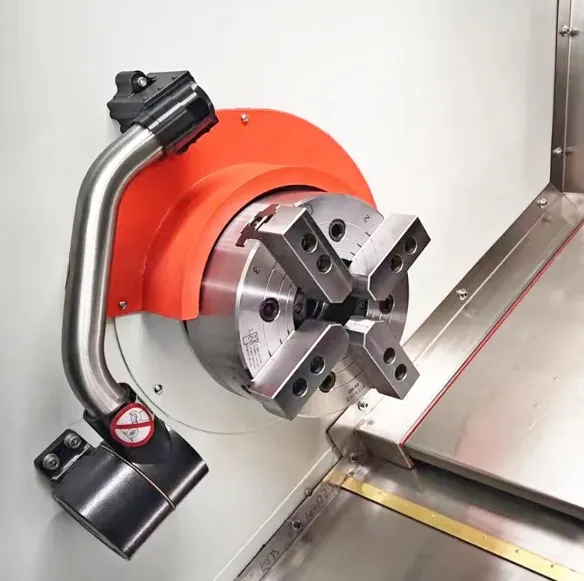

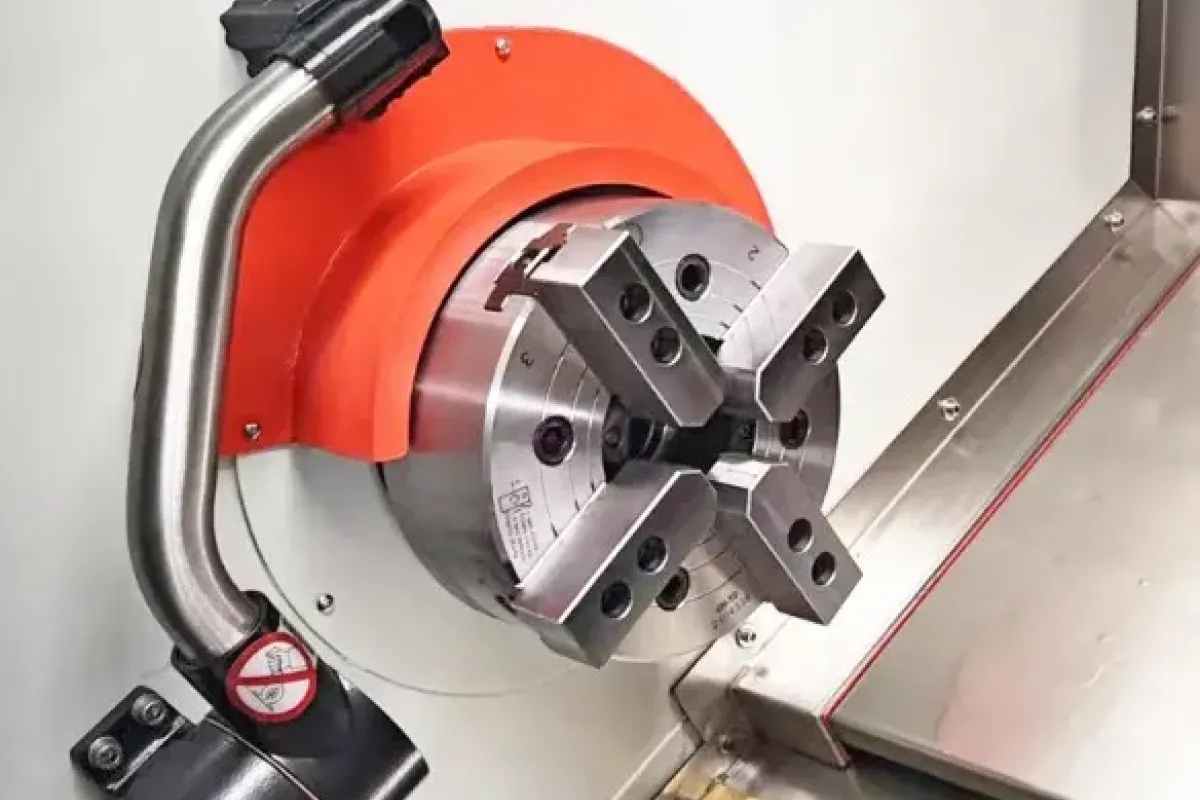

• Massima Flessibilità di Configurazione Mandrino: Il cilindro e il mandrino autocentrante forniti di serie da 8 pollici soddisfano le esigenze di lavorazione della maggior parte degli utilizzatori. Su richiesta, la macchina può essere personalizzata installando mandrini o sistemi di bloccaggio di altri produttori specifici indicati dal cliente
• Compatibilità CNC Totale: Perfetta integrazione con i controlli numerici leader di settore come Fanuc, Siemens o Syntec, garantendo compatibilità immediata con i programmi e i post-processor già presenti in officina

• Automotive e Trasporti: Lavorazione di precisione di alberi di trasmissione, mozzi ruota, flange, componenti per scatole del cambio e boccole flangiate, dove il grande diametro di volteggio (670 mm) e il diametro massimo lavorabile (390 mm) offrono una flessibilità senza pari
• Oleodinamica e Pneumatica: Produzione in serie da barra o da ripresa di corpi valvola, raccordi complessi, steli per cilindri idraulici e distributori, sfruttando l’Asse Y per eseguire fresature piane, asole e forature fuori asse in un unico ciclo
• Meccanica Generale e Conto Terzi: Ideale per le officine che lavorano piccoli e medi lotti di materiali tenaci (acciai legati, acciaio inox, superleghe). La trasmissione diretta tramite giunti elastici azzera i giochi, garantendo finiture superficiali eccellenti anche su particolari geometricamente complessi
• Produzione di Flange e Raccordi Industriali: Perfetto per la tornitura e la successiva foratura/maschiatura frontale e radiale di flange di grandi dimensioni e componenti per il settore energetico o petrolchimico
• Componentistica per l’Automazione Industriale: Lavorazione di supporti motore, perni eccentrici, pulegge dentate e alberi scanalati che richiedono operazioni combinate di tornitura e fresatura senza tempi morti di ripresa sul banco
