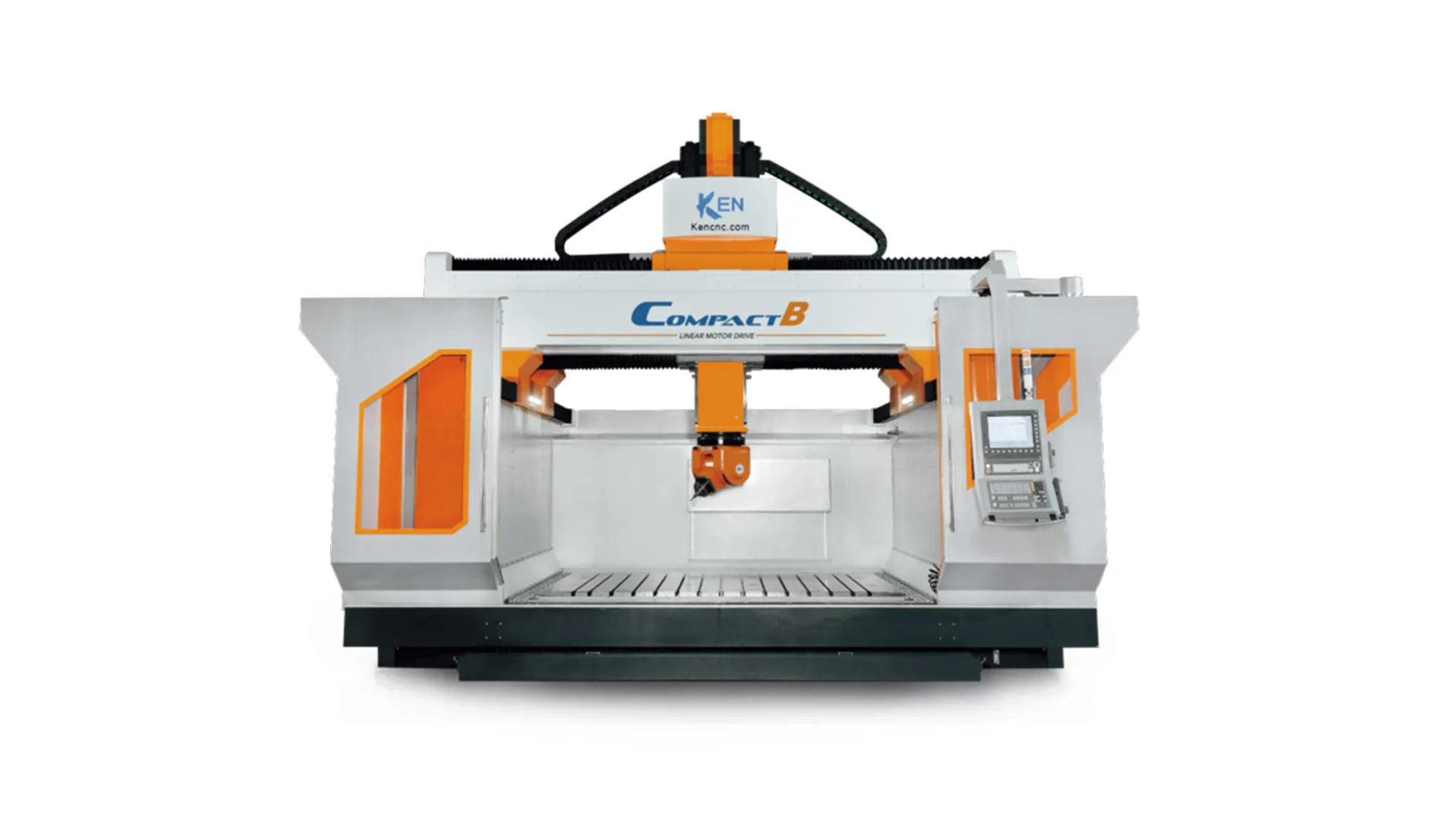

Centro di lavoro tipo Gantry ad alta velocità’ a 5 assi Ken serie CompactB
Prezzo su richiesta
Centro di lavoro tipo Gantry ad alta velocità’ a 5 assi Ken serie CompactB
Il Ken CompactB è un centro di lavoro Gantry a 5 assi ad alta velocità, progettato per garantire massima rigidità strutturale, precisione costante e prestazioni elevate nel tempo.
Il design a portale con struttura monoblocco colonna-base e la configurazione in cui tutti gli assi (X, Y, Z, B, C) sono movimentati nella parte superiore della colonna permettono di mantenere il pezzo fissato sulla base di lavoro, evitando che il suo peso influisca sulle prestazioni dinamiche e sulla precisione.
La costruzione simmetrica box-in-box riduce drasticamente le deformazioni termiche e rende la macchina estremamente stabile anche in condizioni ambientali variabili o durante lavorazioni prolungate.
Grazie agli azionamenti a motore lineare sugli assi X e Y e alla progettazione avanzata degli assi Y e Z, la serie CompactB è ideale per lavorazioni ad alta velocità e alta precisione su componenti complessi.
Corsa asse X: | Da 1600 mm |
Corsa asse Y: | Da 2500 mm |
Corsa asse Z: | 1250 mm |
Tipo di testa: | Manuale / automatica |
Attacco naso mandrino: | HSK A63 |
Alta pressione attraverso il mandrino: | Si |
Numero di posti cambio utensile: | 24/30/40/60/80 |
Tipo di CNC: | Heidenhain, Siemens, Fagor, Fanuc |
Tipo di guide: | Guide lineari a rulli |
Tipo di struttura: | Struttura in ghisa |
- Centro di lavoro Gantry a 5 assi ad alta velocità
- Design a portale con pezzo fissato sulla base di lavoro
- Tutti gli assi X / Y / Z / B / C movimentati nella parte superiore della colonna

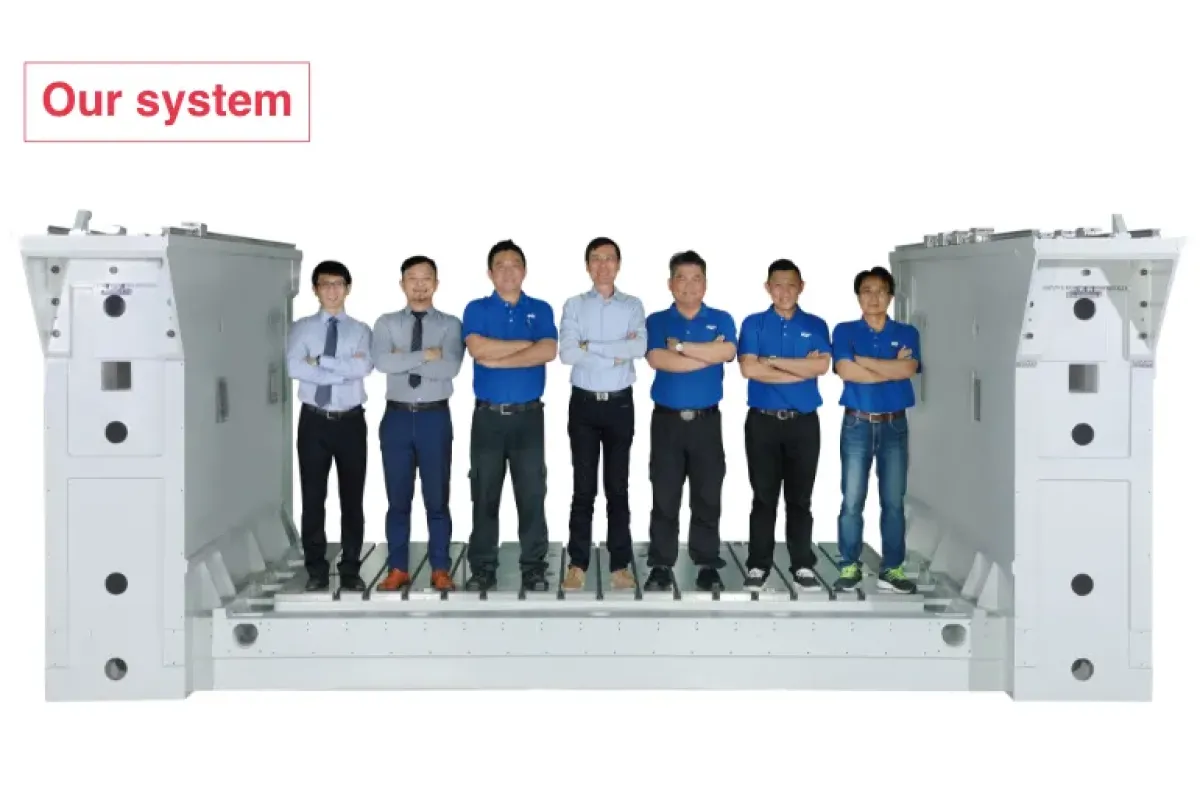

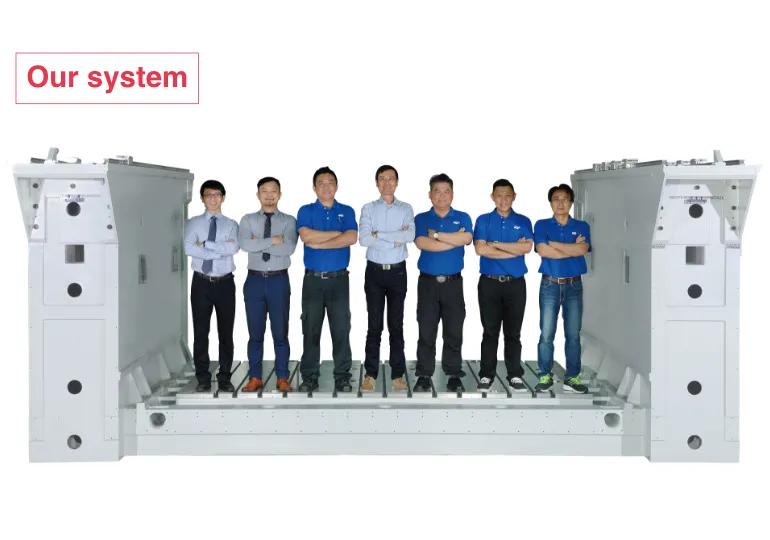

- Struttura monoblocco colonna-base per massima rigidità
- Riduzione delle deformazioni termiche anche dopo lunghi cicli di lavoro
- Design simmetrico box-in-box con mandrino centrato su traversa e carro
- Minore sensibilità a condizioni ambientali e maggiore stabilità di precisione
- Asse Y con 4 guide lineari (piano X-Y e piano Y-Z) per supporto ottimizzato di Ram e Carro
- Asse Z con 4 guide lineari simmetriche per distribuzione uniforme delle forze di taglio
- Doppia vite a ricircolo di sfere e doppio contrappeso sull’asse Z

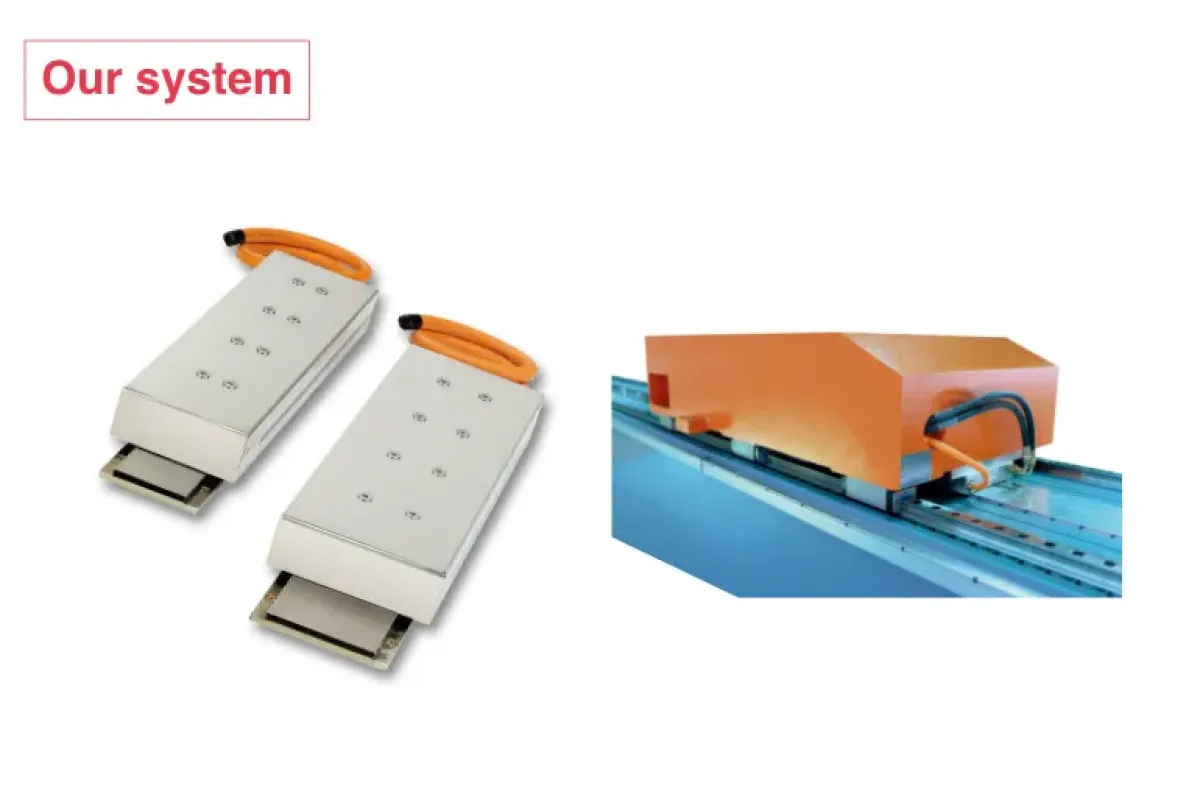

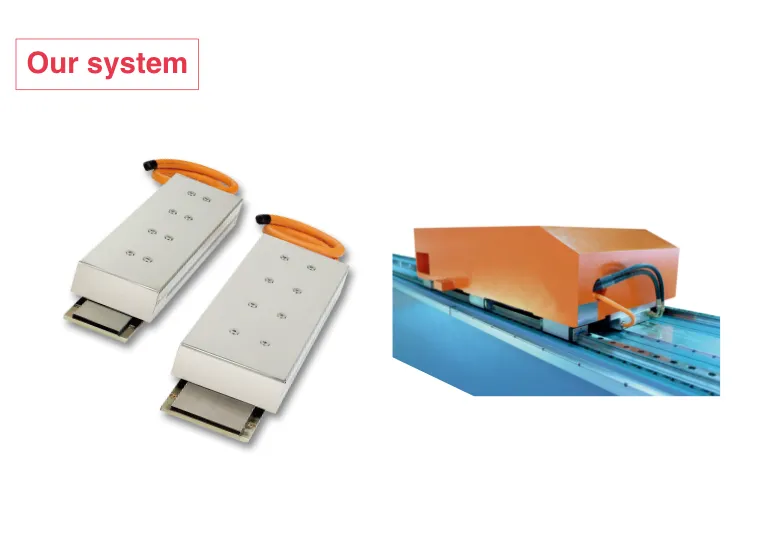

- Azionamento a motori lineari sugli assi X e Y
- Avanzamenti fino a 60 m/min
- Trasmissione diretta senza gioco
- Testa di fresatura a due assi con motori a trasmissione diretta
- Fresatura ad alta velocità di stampi e matrici
- Lavorazioni a 5 assi per settore automotive
- Componenti strutturali per aeronautica e aerospace
- Lavorazioni di precisione su parti complesse e materiali difficili
- Produzione di componenti con tolleranze strette e finiture superficiali elevate
