Centro di lavoro tipo Gantry ad alta velocità’ a 5 assi Ken serie Giant:

  • Area di lavoro spaziosa
  • Centri macchina a 5 assi mobili a trave mobile a colonna mobile
  • La trave trasversale dell’asse W si sposta su e giù
  • Sistema pignone e cremagliera servo elettronico doppio precarico
  • Testa di fresatura a trasmissione meccanica europea ad alta coppia
  • Mandrino a coppia elevata da -1.200 Nm
  • Centro centrale a 5 assi tipo macchina
logo_giant

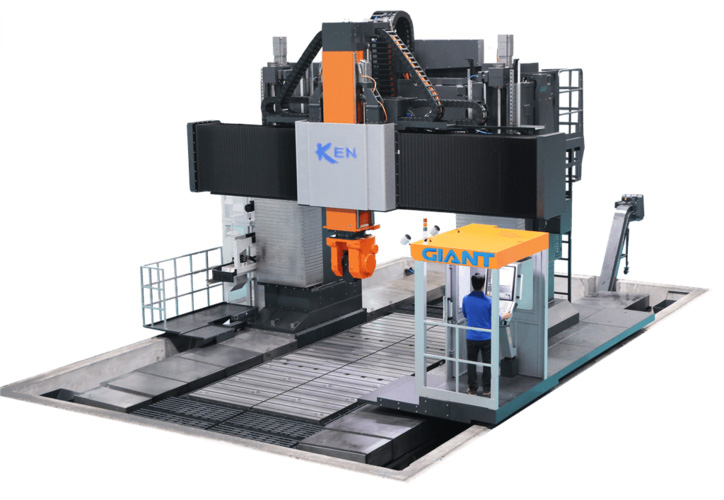

Ampia area di lavoro
Tutti gli assi di questa macchina (asse X / Y / Z / W / B / C) possono spostarsi lungo la colonna mobile.
Anche il design fisso del piano di lavoro garantisce che questa macchina sia adatta per lavorazioni pesanti,
alta precisione e lavorazione di componenti di grandi dimensioni e offre anche una spaziosa area di lavoro.

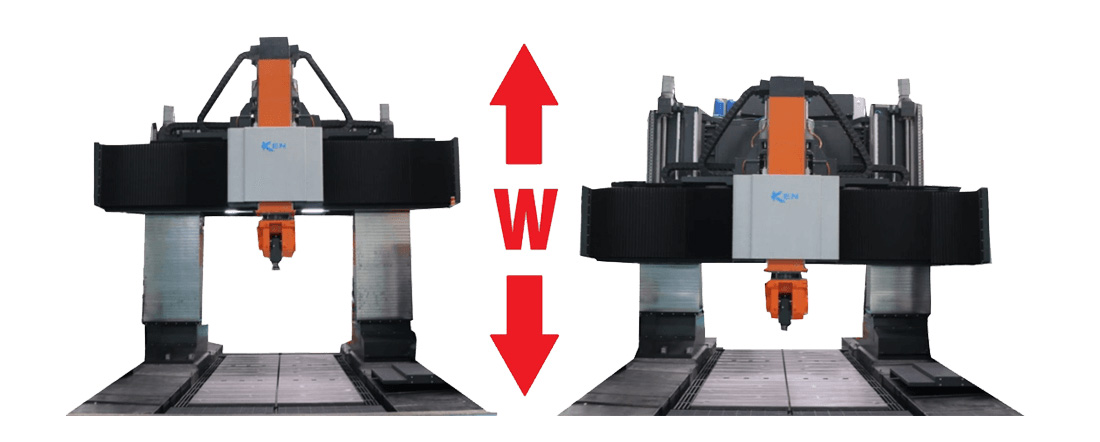

Il movimento dell’asse W è controllato da una traversa mobile incrociata con movimento verticale su e giù
Il mandrino è montato sul pistone (asse Z), asse Z guidato da due grandi viti a ricircolo di sfere,
per un totale di quattro guide lineari a rulli per fornire elevata rigidità e stabilità di lavorazione.

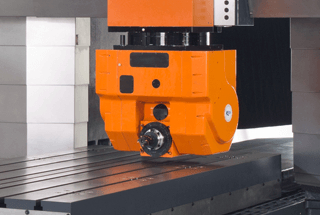

Testa di fresatura meccanica con trasmissione a 2 assi

  • Trasmissione ad ingranaggi ad alta rigidità, che fornisce una lavorazione più potente con mandrino ad alta coppia da 1.200 Nm
    Per titanio, Inconel, acciaio inossidabile e acciaio speciale, acciaio legato e altri materiali duri per la fresatura
  • Più vicino alla zona di lavoro

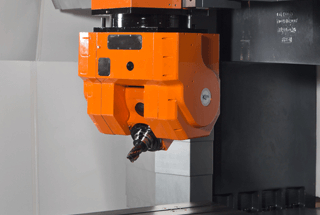

    Il centro di rotazione dell’asse B può spostarsi verso il basso ed è dotato di una testa di fresatura tradizionale a forcella
    che può raggiungere un punto molto più vicino alla superficie della tavola rotante quando si esegue una lavorazione
    orizzontale, massimizzando efficacemente lo spazio di lavorazione

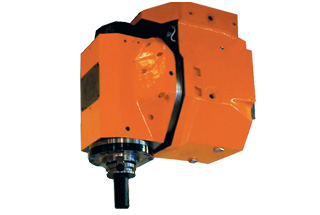

Testa di fresatura europea a indicizzazione automatica con trasmissione meccanica ad alta coppia
Trasmissione ad ingranaggi ad alta rigidità, che fornisce una lavorazione più potente.
La rotazione superiore è a 144 posizioni ogni 2,5 ° con indicizzazione mediante rotazione automatica (opzionale: 360 posizioni
con indicizzazione ogni 1 ° o 5 ° per 72 posizioni), fornisce agli utilizzatori una lavorazione flessibile.
Mandrino a coppia elevata da 1200 Nm
Per titanio, Inconel, acciaio inossidabile e acciaio speciale, acciaio legato e altri materiali duri per la fresatura.
